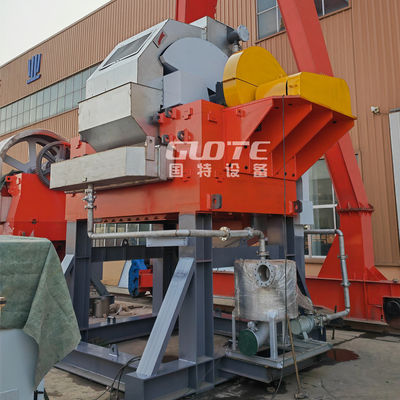

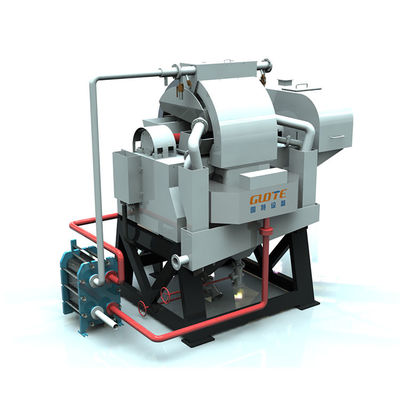

Inleiding tot het product:
De hoogwaardige magnetische scheider met de meest geavanceerde technologie en de beste prestaties ter wereld.met een hoogfrequente trillingsmotorHet heeft een hogere verrijking ratio en kan verschillende deeltjesgrootte en concentratie en graad van minerale ertsen aanpassen. En heeft ook de voordelen van betrouwbaar werken en eenvoudige bediening en onderhoud.
Toepassingsgebied
Het is geschikt voor de zuivering van ijzer en fijnkorrelig rood erts (hematite, limonite, siderite, enz.) in niet-metalen erts, zoals kaoliet
Voordelen:
1Verticaal draaiend met hoge scheidingsefficiëntie: Verticaal draaiend draaien en terugspoelen van minerale ertsen maken de platte ring jam probleem schieten.
2Uniek magnetisch medium met een hoge magnetische intensiteit: het door het bedrijf gepatenteerde magnetische medium kan een hoog gradiënt magnetisch veld bieden met een maximale magnetische intensiteit tot 20000G.
3De spiraal kan een holle buis met een hogere dikte aanpassen, waardoor het water door de buis kan stromen en de warmte wegneemt na de watercirculatie.
4,Overal gebruikt voor verschillende velden en geen onderhoud nodig.
Technische parameter:
| Model | GTLH-500 | GTLH -750 ((Z) | GTLH - 1000 (Z) | GTLH - 1250 (Z) | GTLH -1500. (Z) | GTLH - 1750 (Z) | GTLH - 2000 (Z) | GTLH -2500. (Z) | GTLH - 3000 (Z) |
| Nominale achtergrondmagnetisch veld ((T) | 1(0.6)Constante stroom, continu verstelbaar |
| Magnetisch veld | 1.9(1.2) Constante stroom, continu verstelbaar |
| Energievermogen ((KW) | ≤ 10 ((6) | ≤13(8) | ≤ 17 ((10) | ≤ 19 ((12) | ≤ 27 ((15,5) | ≤ 37 ((23) | ≤ 42 ((29) | ≤ 57 ((37) | ≤ 74 ((48) |
| Verwerkingscapaciteit ((t/h) | 0.1-0.3 | 0.1-0.5 | 3.5-7.5 | 10-20 | 20 tot 30 | 30-50 | 50-80 | 80 tot 150 | 150 tot 250 |
| Vervaardiging van splijtstof (m3/h) | 0.25-0.5 | 5 tot 10 | 12.5-20 | 20 tot 50 | 50 tot 100 | 75 tot 150 | 100 tot 200 | 200 tot 400 | 360 tot en met 650 |
| Magnetiserende stroom ((A)) | 63 | 72 | 85 | 92 | 105 | 124 | 130 | 153 | 185 |
| Gewichtspercentage van de spuit | 10 tot 40 |
| Grootte van de voederdeeltjes | - Eén.0 | - Eén.0 | - Eén.2 | - Eén.2 | - Eén.2 | - Eén.2 | - Eén.2 | - Eén.2 | - Eén.2 |
| Ringsnelheid (r/min) | 3 |
| Ringdiameter ((mm) | Φ500 | Φ750 | Φ1000 | Φ1250 | Φ1500 | Φ1750 | Φ2000 | Φ2500 | Φ3000 |
| Vermogen van de ringmotor ((KW) | 0.37 | 0.75 | 1.1 | 1.5 | 3 | 4 | 5.5 | 11 | 18.5 |
| Kracht van de golfmotor ((KW) | 0.37 | 1.5 | 2.2 | 3 | 3 | 4 | 7.5 | 11 | 18.5 |
| Pulsstrok ((mm) | 0-30 ((Mechanisch verstelbaar) |
| Pulsfrequentie | 0-300 ((Variabele frequentieomrekening) |
| Spanning van opwinding ((DCV)) | 0-409(280) ((Verander met stroom) |
| Uitlaadwaterdruk ((Mpa) | 0.1-0.2 | 0.1-0.2 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.5 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 |
| Watertoevoerdruk ((m3/h) | 0.65-1.4 | 1.4-2.5 | 8-12 | 12 tot 20 | 20 tot 30 | 30-50 | 50 tot 100 | 100 tot 150 | 150 tot 250 |
| Gastgewicht ((t) | 3(1.5) | 5(3.5) | 9(7) | 14(11) | 24 ((20) | 35(28) | 50(39) | 105(83) | 150(135) |
| Maximaal deelgewicht ((t) | 0.3(0.25) | 0.6(0.5) | 2.2(2) | 4(3.5) | 5 ((5) | 11(9) | 16(13) | 23(18) | 24(19) |
| Afmetingen ((mm) | 1800* 1400* 1320 | 2000* 1360* 1680 | 2700* 2000* 2400 | 3200* 2340* 2700 | 3600* 2900* 3200 | 3900* 3300* 3800 | 4200* 3650* 4200 | 5800* 6000* 5400 | 7600* 6500* 7200 |
Werkingsbeginsel:
Pulp door de voedingsbuis in de voedingshoop, pulp langs de magnetische opening door de draaiende,
hoge doorlaatbaarheid van de roestvrijstalen staven in de ring van het magnetische inductiemedium, gemagnetiseerd in het achtergrondmagnetisch veld, en vormen een hoog gradiënt magnetisch veld,Magnetische medium pulp in magnetische deeltjes worden geadsorbeerd op het oppervlak van het magnetische medium,
de draaiende rotatie werd naar de bovenkant van het magnetisch veldgebied gebracht door de magnetische materialen met spoelwater onder druk in concentratum in de emmer te spoelen,niet-magnetische deeltjes langs de magnetische opening in de ontlasting onder de gedreineerde emmer om de scheiding van materiaal te realiseren
een magnetisch medium van de onderkant van het ertsloer dat kan draaien,
met een vermogen van niet meer dan 10 kW,Het pulp van de binnenkant fluctueert door het trommelvlies.,
de pulserende stroom fysieke ertskorrelgroep houdt altijd losse staat in het proces van sorteren, effectief verwijderen van de deeltjes in materiaal, aanzienlijk verbeteren van de kwaliteit van het concentraat
